중형 고정밀 3차원 측정기
담당자 연락처
구입문의
HERO
덕인 고정밀 3차원 측정기로 L형 브리지 구조 채용하여 구동 안정성을 향상시키며, 경량화로 초고속 고정밀 측정에 적합한 구조를 적용하여 중소형 정밀 제품 측정에 적합한 제품입니다.
담당자 연락처
온라인으로 구입문의를 남기시면 보다 빠르고 신속한 대응이 가능합니다. 담당자 연락처 영업팀 (T.042-868-6635) / 고객센터 1588-3785
Feature
-
· L형 브리지 구조 채용으로 구동 안정성 향상
· 각 축 화강암 사용으로 열 변형 최소화
· 동일분포 열팽창으로 보정 및 교정의 균일성 확보
· 초고속 스캐닝 측정에 적합한 고정밀 3차원 측정기
· 경량화로 초고속 고정밀 측정에 적합한 안정적 구조 채용
-
· 중,소형 정밀 제품 측정에 적합
· 합리적인 가격대의 고성능 장비
· 유럽안전시험 CE 인증 획득
Specifications
MODEL | 785S | 7106S | 8127S | ||
| 측정 영역 (mm) | X | 700 | 700 | 800 | |
Y | 800 | 1000 | 1200 | ||
Z | 500 | 600 | 700 | ||
| 장비 크기 (mm) | X1 | 1600 | 1600 | 1700 | |
Y1 | 1950 | 2150 | 2350 | ||
Z1 | 2350 | 2550 | 2750 | ||
Z2 | 1800 | 1900 | 2000 | ||
Z3 | 680 | 680 | 680 | ||
| 측정 분해능 (μm) | 0.1 | ||||
최대 허용 오차 (μm, L:mm) | 일반형 | EO,MPE | 1.9+L/300 | 2.4+L/300 | |
RO,MPL | 1.9 | 2.4 | |||
| 고정밀형 | EO,MPE | 1.4+L/300 | 1.6+L/300 | 1.9+L/300 | |
RO,MPL | 1.4 | 1.6 | 1.9 | ||
| 최대 이송 속도 (mm/s) | 500 | ||||
| 공기 유량 (kg/cm2, ℓ/kg) | 3, 35 | ||||
| 최대 허용 하중 (kg) | 1000 | 1200 | 1500 | ||
| 장비 무게 (kg) | 1350 | 1550 | 1860 | ||
E0, R0 (High Accuracy) with SP25M
■ 고객의 요구에 따라 고정밀 및 특수 사양 제작이 가능합니다. 상기 내용은 성능 개선 등을 위하여 예고없이 변경될 수 있습니다.

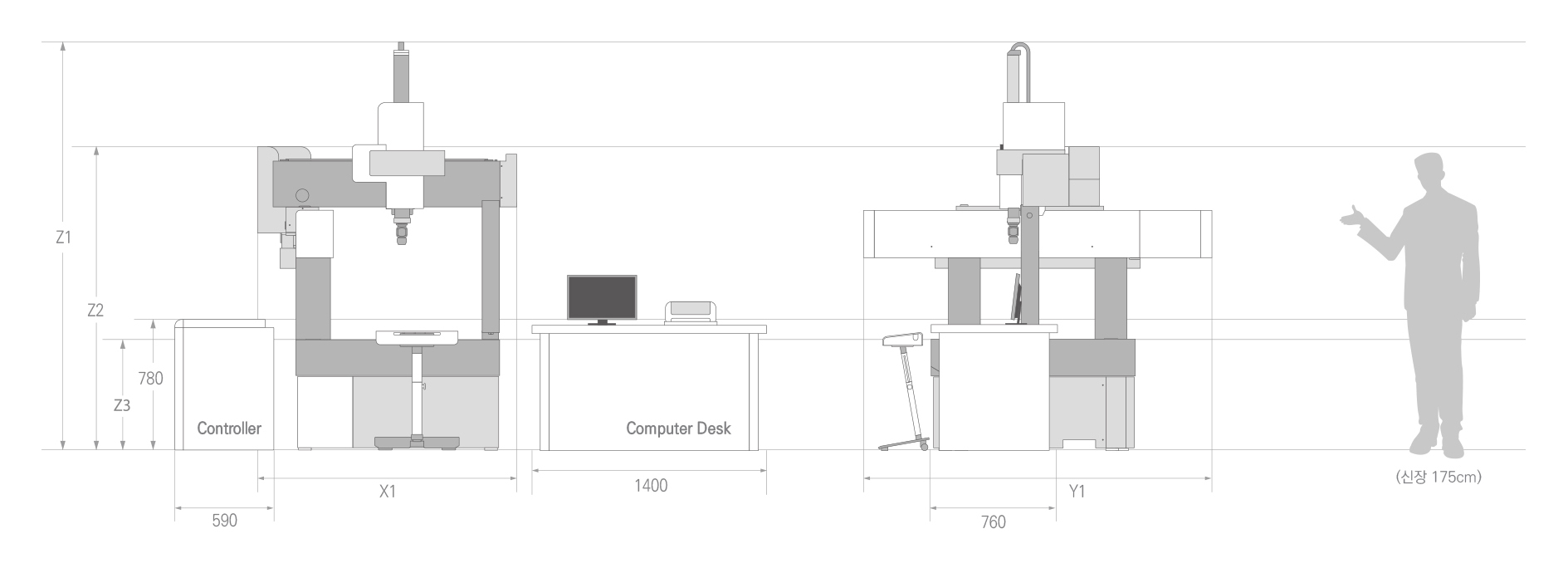

System Dimension
Available software
NeuroMeasure
3차원 측정기 전용 소프트웨어 정밀 측정 기술과 사용자 편의성, 고품격 그래픽, 다양한 관계 계산, 최신 기하공차 측정을 제공합니다.
Accessory
-
3차원 측정기 액세서리
-
자동 프로브 시스템
-
자동 프로브 시스템
-
고정형 및 수동형 프로브 시스템
-
터치 프로브 센서
-
스캐닝 프로브 센서
-
Laser Scanner
-
Tool Changer
-
스타일러스 & 픽스처
