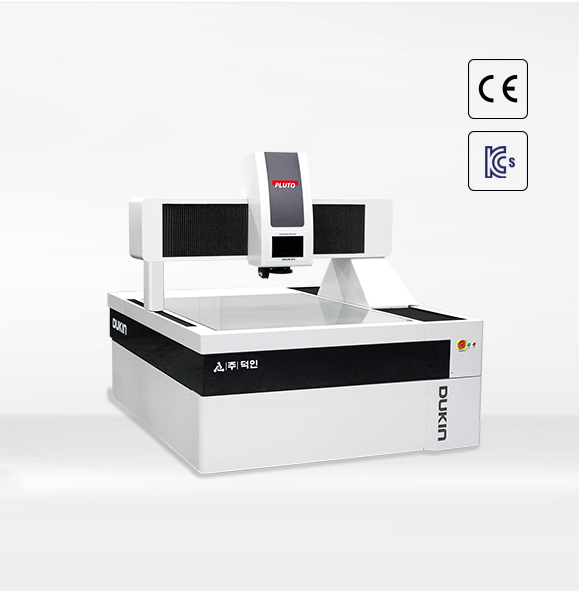

중대형 비접촉 3차원 측정기

PLUTO

접촉 / 비접촉 겸용 측정이 가능한 합리적인 가격대의 고성능 장비로 중형, 대형 정밀 부품 측정에 적합한 제품입니다.

담당자 연락처

온라인으로 구입문의를 남기시면 보다 빠르고 신속한 대응이 가능합니다. 영업팀 (T.042-868-6635) / 고객센터 1588-3785

구입문의

Feature

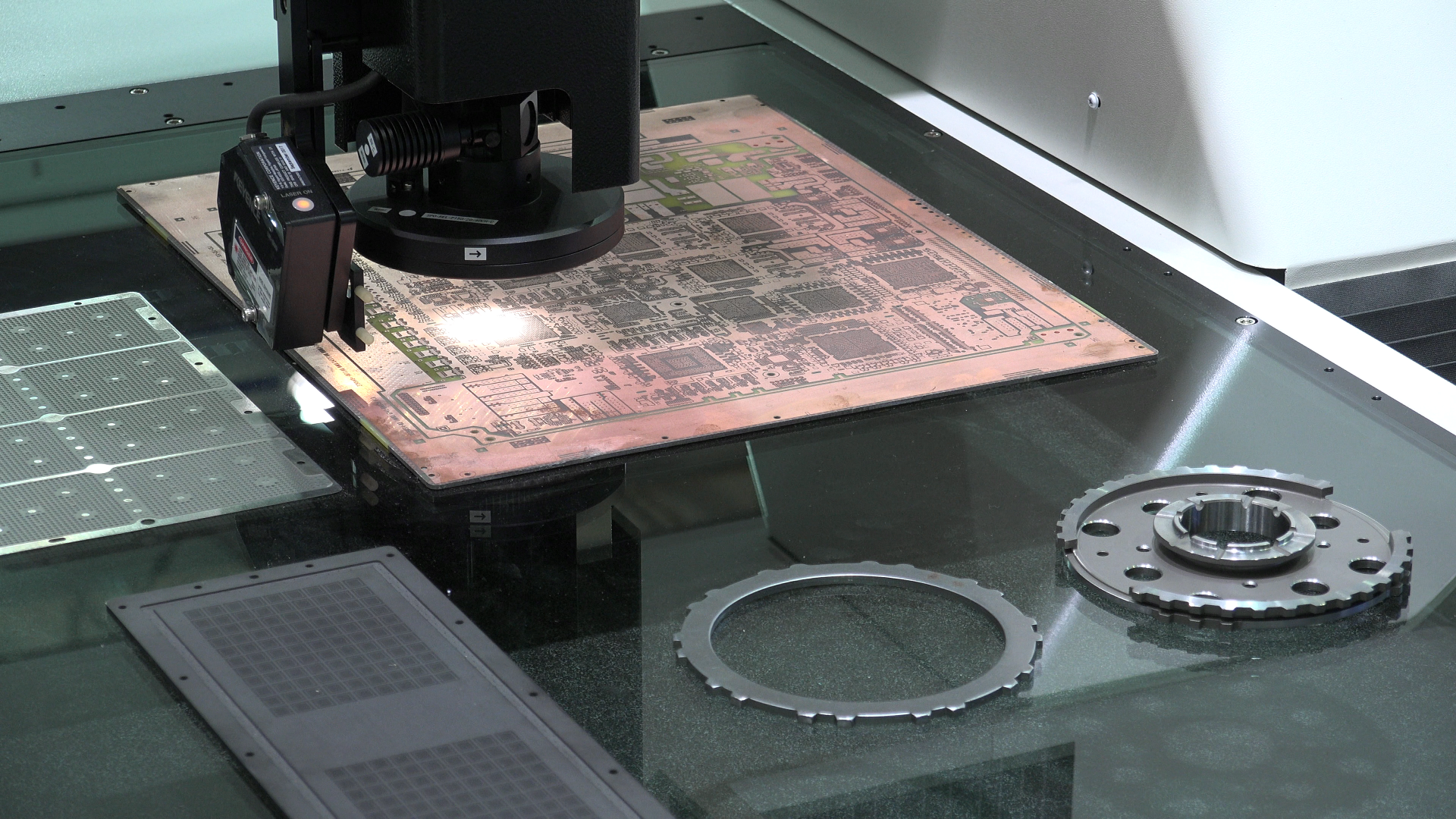

· 고성능 Camera 및 Optical Sensor, Laser Sensor를 이용한 비접촉 측정방법 적용
· Touch Probe Sensor를 적용하여 접촉 / 비접촉 겸용 측정 가능
· 고배율 전동 줌렌즈를 이용한 다양한 측정 사이즈 대응

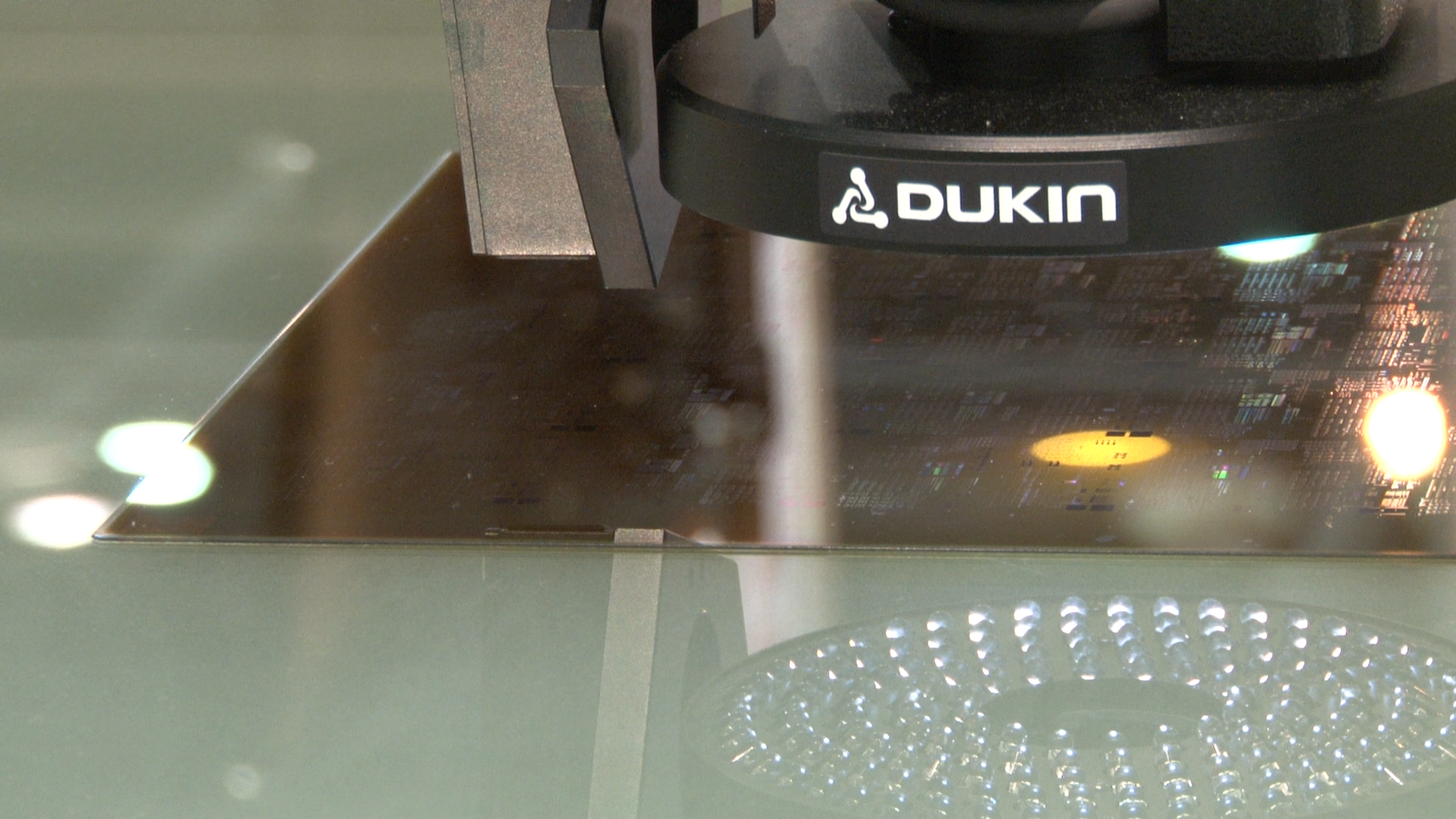

· 40채널 링조명 지원으로 최적의 측정 가능
· 다양한 조명 지원으로 최적의 측정 가능
· 동일분포 열팽창으로 보정 및 교정의 균일성 확보
· 중, 대형 정밀 부품 측정에 적합
· 합리적인 가격대의 고성능 장비
· 유럽안전시험 CE 인증 획득
· 자율 안전 확인 신고(KCs) 획득

Specifications

MODEL		451	561	681	8101	10121	10181	12161	12201	15251	18301
측정 영역 (mm)	X	400	500	600	800	1000	1000	1200	1200	1500	1800
	Y	500	600	800	1000	1200	1800	1600	2000	2500	3000
	Z	150	150	150	150	150	150	150	150	150	150
장비 크기 (mm)	X	1400	1500	1600	1800	2000	2000	2200	2200	2500	2800
	Y	1700	1800	2000	2200	2400	3150	3250	3550	4050	4550
	Z	1950	1950	1950	1950	1950	1950	1950	1950	1950	1950
측정 분해능 (μm)		0.1
최대 허용 오차 (μm,L:mm)	XY	2.5+L/300			3.5+L/300	4.0+L/300			5.0+L/300		6.5+L/300
최대 허용 오차 (μm,L:mm)	Z	2.5+L/200			2.7+L/200				3.0+L/200
최대 이송 속도 (mm/s)		400
최대 허용 하중 (kg)		25
장비 무게 (kg)		1650	1850	2200	2900	3500	4750	5200	7650	10000	10500

MODEL		452	562	682	8102	10122	10182	12162	12202	15252	18302
측정 영역 (mm)	X	400	500	600	800	1000	1000	1200	1200	1500	1800
	Y	500	600	800	1000	1200	1800	1600	2000	2500	3000
	Z	250	250	250	250	250	250	250	250	250	250
장비 크기 (mm)	X	1400	1500	1600	1800	2000	2000	2200	2200	2500	2800
	Y	1700	1800	2000	2200	2400	3150	3250	3550	4050	4550
	Z	1950	1950	1950	1950	1950	1950	1950	1950	1950	1950
측정 분해능 (μm)		0.1
최대 허용 오차 (μm,L:mm)	XY	2.8+L/300			4.0+L/300	4.3+L/300			5.0+L/300		6.5+L/300
최대 허용 오차 (μm,L:mm)	Z	2.8+L/200			3.0+L/200				3.0+L/200
최대 이송 속도 (mm/s)		400
최대 허용 하중 (kg)		25
장비 무게 (kg)		1700	1900	2250	2950	3550	4800	5250	7700	10050	10550

■ 고객의 요구에 따라 고정밀 및 특수 사양 제작이 가능합니다. 상기 내용은 성능 개선 등을 위하여 예고없이 변경될 수 있습니다.

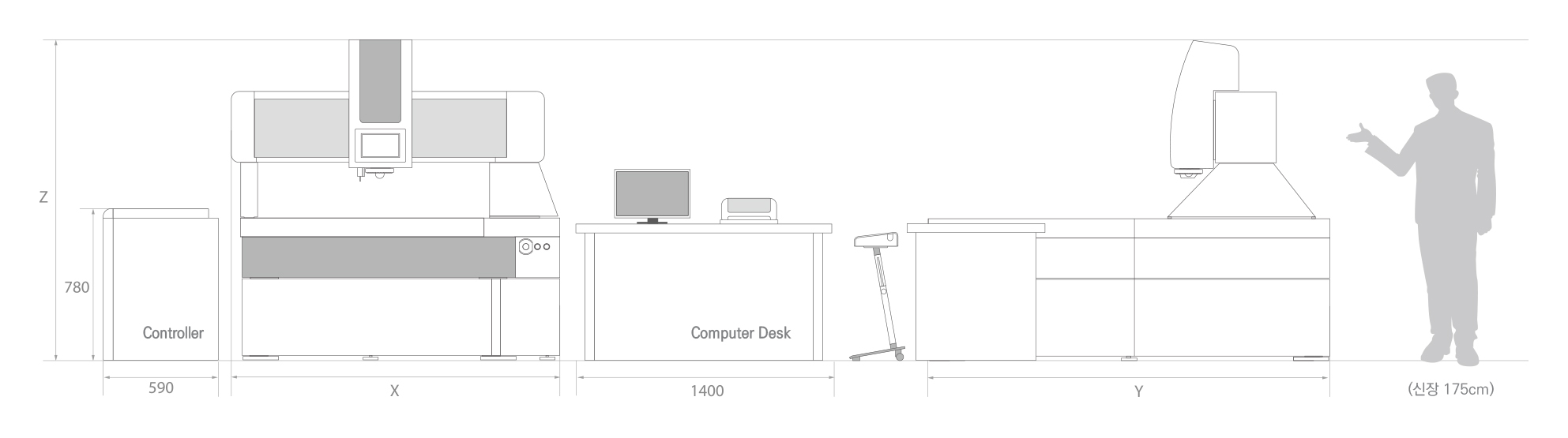

System Dimension

·고객의 요구에 따라 고정밀 및 특수 사양 제작이 가능합니다. 상기 내용은 성능 개선 등을 위하여 예고없이 변경될 수 있습니다.

Available software

NeuroView

접촉/비접촉 겸용 3차원 측정기 전용 소프트웨어

Accessory

3차원 측정기 액세서리
Image Sensor
Motorized Zoom Lens
Power Ring Light
Coaxial & Back Light
Laser Displacement Sensor
Chromatic Confocal White Light Sensor
Fixed & Manual Indexing Probe Head
Tool Changer
Master Gauge
Flattening Fixture
Navigation Monitor
TTL Laser AF
CAD Interface
Metrology Fixtures
Vacuum Chuck
Isolator
UPS/AVR
