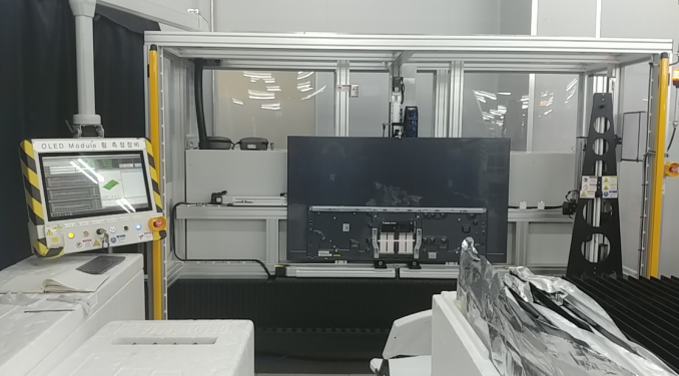

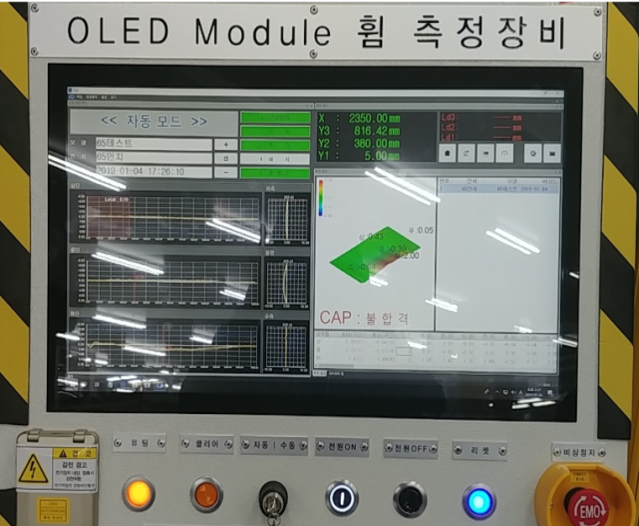

OLED Module 휨 측정기

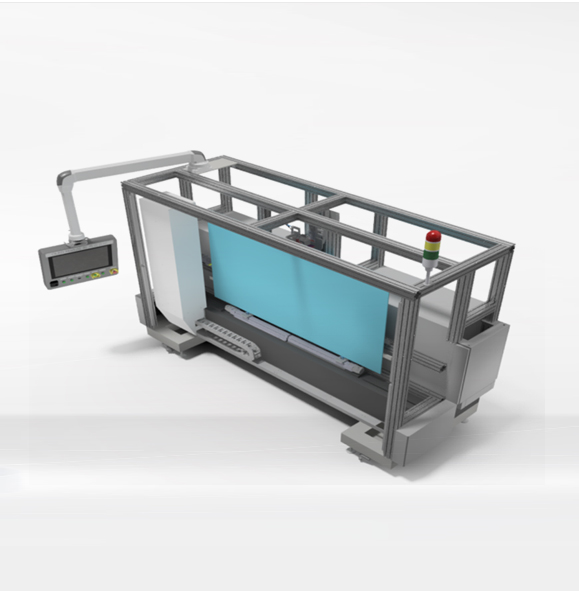

레이저 센서를 이용한 대형 패널의 OLED Module의 휨을 측정하는 장비
담당자 연락처
온라인으로 구입문의를 남기시면 보다 빠르고 신속한 대응이 가능합니다.
Feature
-
Process Performance
· 패널 : 48”~88”의 패널 측정 가능
· 최대 12초 이내의 측정 속도
· 측정 정확성 ±0.1㎜
-
Productivity / Hardware
· 탑재되어 있는 센서로 패널 사이즈 측정
· 전면, 후면을 측정할 수 있는 기능
· 양방향 측정 방식: 좌/우측 방향 측정
· R&R 검증 지그 별도 제공
· 다양한 분석 프로그램 제공
· 고객 맞춤 Hardware / UI Software
Specifications
Axis | Specification | Remark |
X |
LM Guide + Linear motor + Scale |
Sensor X축 측정 축
|
Y1 |
Ball Screw + LM Guide + Servo Motor | LK-H87 Laser Displacement Sensor1 |
Y2 |
Ball Screw + LM Guide + Servo Motor | LK-H87 Laser Displacement Sensor2 |
Y3 |
Ball Screw + LM Guide + Servo Motor | LK-H87 Laser Displacement Sensor3 |
S |
Ball Screw + LM Guide + Servo Motor | Panel size 대응 Stopper |
C |
Ball Screw + LM Guide + Servo Motor | Panel Chucking |
P1 |
Ball Screw + LM Guide + Servo Motor | Panel Support |
P2 |
Ball Screw + LM Guide + Servo Motor | Panel Support |
■ 고객 사양에 따른 대응 가능 (Customize)
