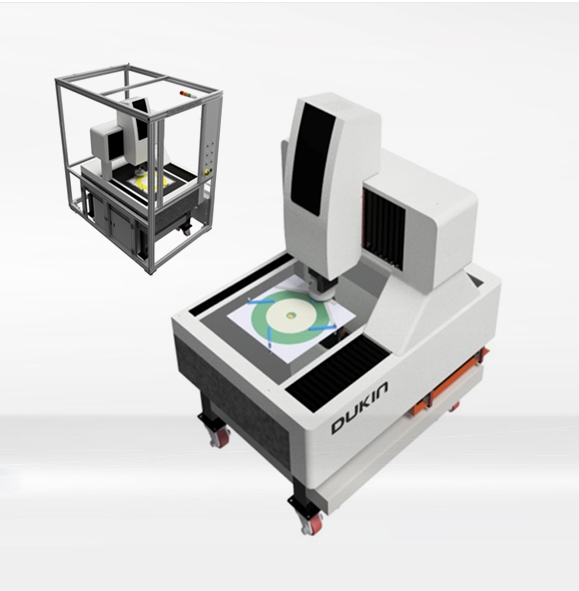

Test Wheel 마모측정기

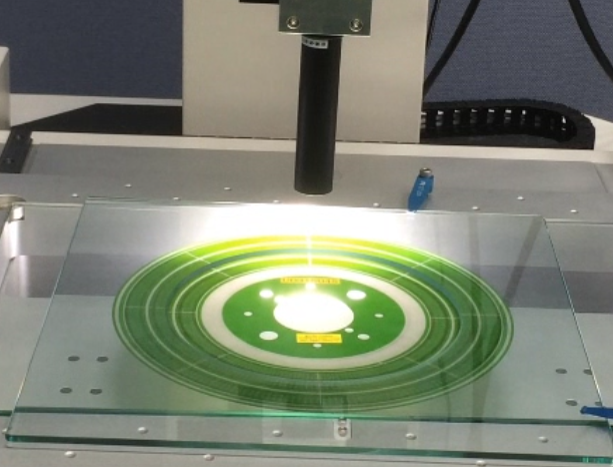

MLCC 와 같은 소형 Capacitor를 보관하는 Test Wheel의 거치 홀의 마모 측정 홀의 마모된 상태를 전수 측정하여 Test Wheel의 상태를 등급화 생산 공정과 연계하여 Test Wheel 의 상태 및 재고 주기적 관리

담당자 연락처

온라인으로 구입문의를 남기시면 보다 빠르고 신속한 대응이 가능합니다.

구입문의

Process Performance
· 측정 범위 - X: 450mm, Y: 500mm, Z: 150mm

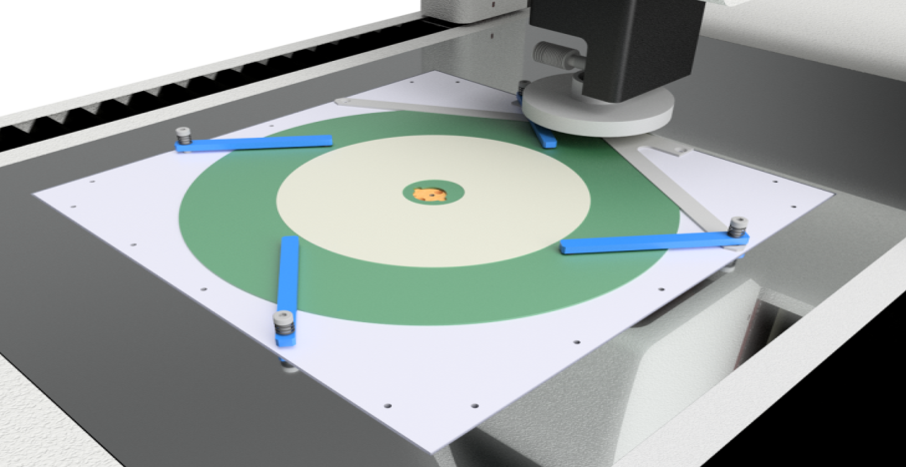

· 흡착 가능한 세라믹 다공질 진공척 적용
· 광학계 - CCD 카메라, 동축조명, 링조명, 텔레센트릭렌즈
· 불량 홀 마킹 장치
· 챔버 & Area 센서 적용
Productivity / Hardware
· Hole 형태가 일정하지 않아 최대 길이 x 최소 길이를 측정
· 측정물 외경 사이즈 - Min: Ø274mm, Max: Ø380mm
· Tact Time - 10분 이내 (측정 시간 Only) · 결함 있는 Hole은 도장으로 자동 마킹
· 바코드 리더기로 파트 Info 수신
· 고객 맞춤 Hardware / UI Software

Parameter	Categorization	Travel Length	Type
측정기	X	500mm	DC Servo Motor & LM Guide
	Y	600mm	DC Servo Motor & LM Guide
	Z	150mm	DC Servo Motor, Ball Screw & LM Guide
진공척 Size	가로 X 세로	450mm X 450mm	SUS Base Porous Ceramic Chuck
MPE		XY = 2.5+L/300, Z=2.5+L/200 (um, L:mm)

■ 고객 사양에 따른 대응 가능 (Customize)
