레이저 마킹기

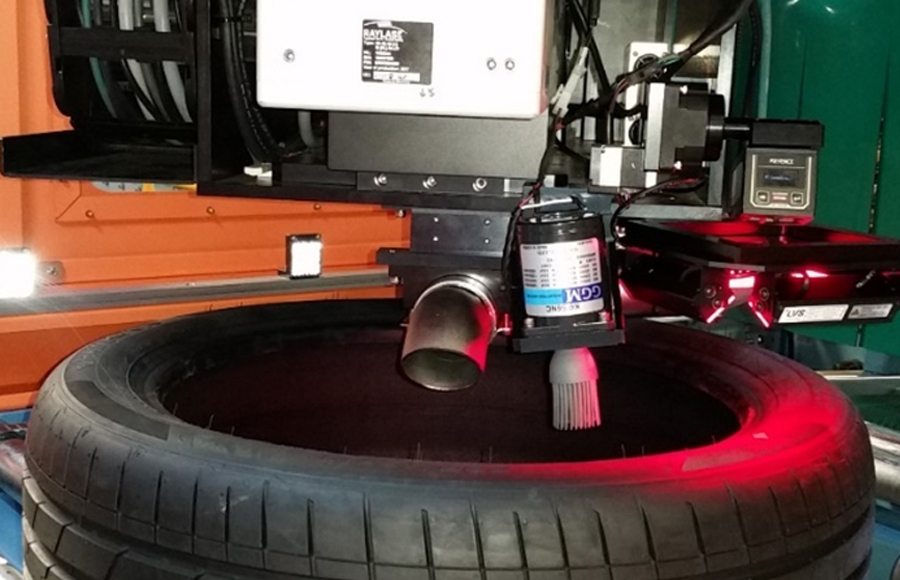

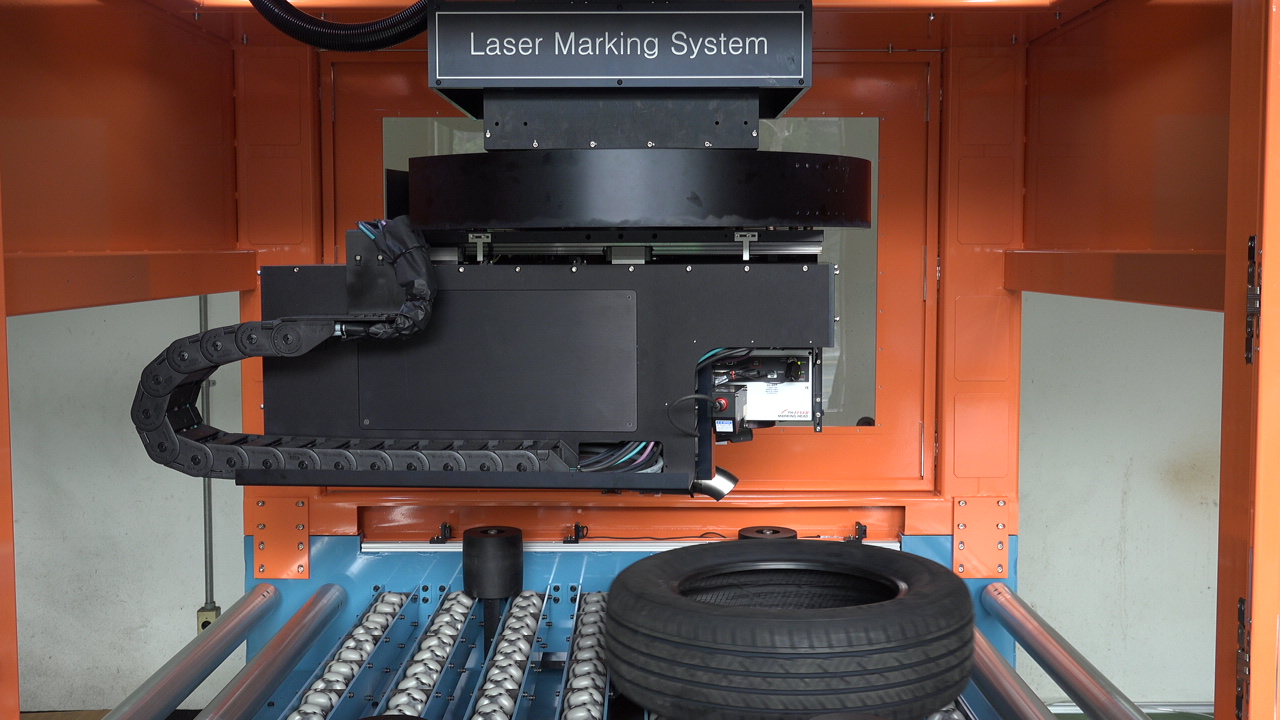

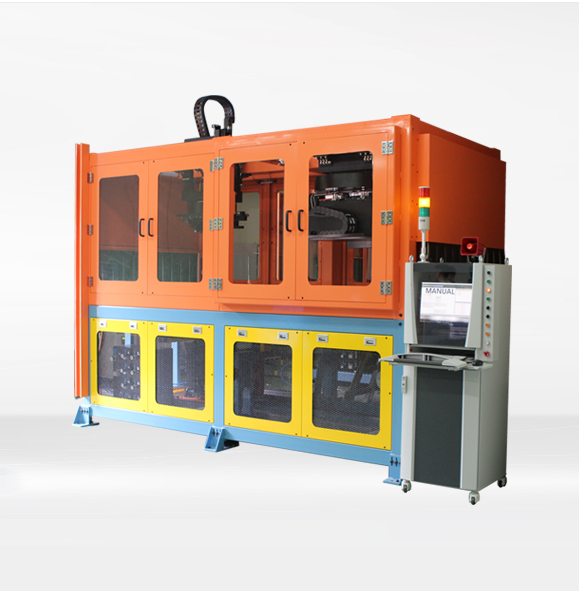

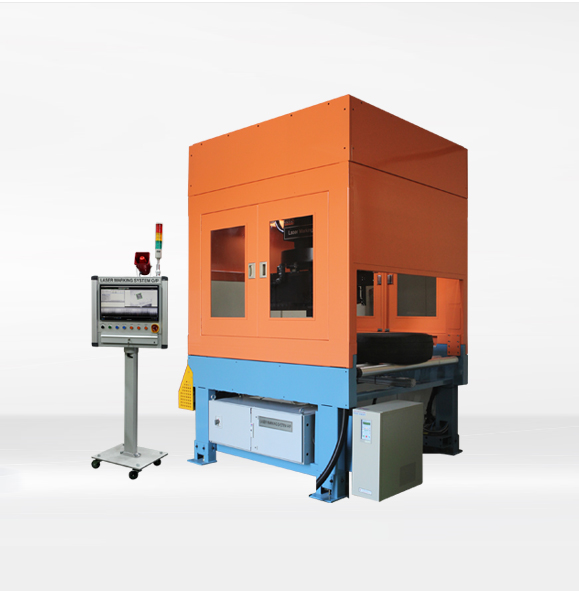

타이어 표면의 정보를 레이저 스캐너 센서로 데이터 취득 후 지정된 위치에 레이저를 활용하여 QR/로고/이니셜 등을 자동으로 각인하는 장비
담당자 연락처
온라인으로 구입문의를 남기시면 보다 빠르고 신속한 대응이 가능합니다.
Feature
-
Process Performance
· 타이어 표면 디지털 코드(QR) 등 고속 각인
· CO2 레이저 적용 · 금속, 수지, 종이, 글라스, PCB, 목재, 플라스틱, 세라믹
· 고객 사양에 따른 대응 가능 (Customize)
-
Productivity / Hardware
· 다품종 모델을 생산 가능 · 사이클 타임 : 약 25초(타이어 1면 기준)
· 맞춤형 하드웨어 구성 : 1, 2 스테이션
· 사용자 편의성(Vision Inspection, Tool Matching)
· 장비 분석 및 진단 시스템 · 고객 맞춤 UI Software
Specifications
Parameter | Categorization | Specification |
Tire Size | Out Diameter | 488mm ~ 920mm |
Inner Diameter | 13"~22" | |
Tire Diameter | 135mm ~ 360mm | |
Overall Dimension | Width | 3800mm |
Length | 2100mm | |
Height | 4060mm |
| Parameter | Categorization | Specification (Moving Range / Max Speed / Motion) |
| Moving Module | C | 400mm ~ 1000mm / 300mm/s / Ball Screw |
| X | 1950mm / 300mm/s / Rack & Pinion | |
| Z | 270mm / 300mm/s / Ball Screw | |
| Scan Module | R | 375 ° / 30rpm / DD Motor |
| X | 340mm / 300mm/s / Ball Screw | |
| Z | 420mm / 300mm/s / Ball Screw | |
| Marking Module | R | 375 ° / 24rpm / DD Motor |
| X | 340mm / 300mm/s / Ball Screw | |
| Z | 340mm / 300mm/s / Ball Screw |
