담당자 연락처Feature
-
Process Performance
· Tilt/Rotation Table System
- Tilt : -100 ~ +5deg
- Rotation : 360deg
- Work Table : Ø350
- Max Payload Horizontal : 300kg
- Max Payload Vertical : 150kg
· Laser : Ytterbium Fiber Laser
· Stage Weight : 6.0ton
-
Productivity / Hardware

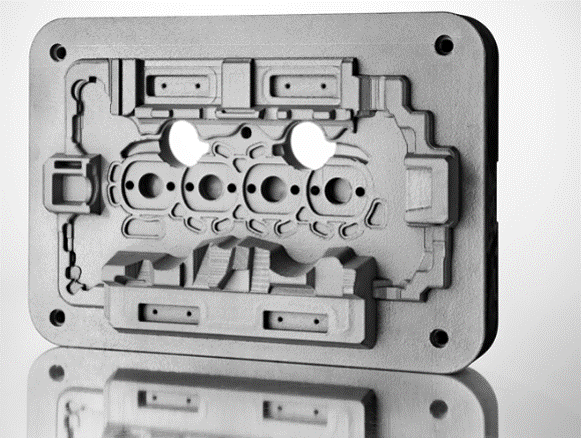

· 이종 소재 프린팅 가능 (강한 기계적 특성)
· 불활성가스(Argon) 환경 조성 챔버 (옵션)
· 장비 셋팅 시 노즐 배포량 자동 Calibration
· DED(Direct Energy Deposition) 방식을 이용한 3D Printing
· 외부 Display Arm 설치하여 작업 편의성 확보

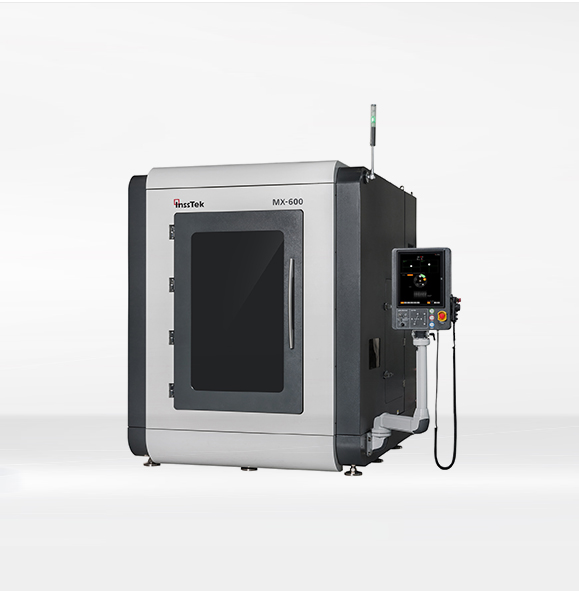

· 전면 대형 Safety 윈도우 적용으로 가시성 확보

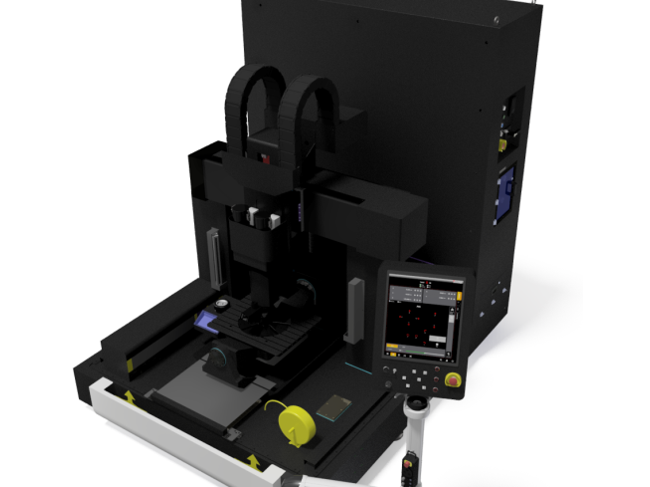

· 2열 LM 가이드 사용으로 안정적 구동 사용
· 고정밀 베어링 사용으로 Tilt시 떨림 및 쏠림 현상 최소화
· 벨로우즈 커버 사용으로 미세분말 및 분진 차단
Specifications
XYZ Linear Gantry Motion System | Tilt/Rotating Table (A/C) System | |||||
X | Y | Z | A | C1 | ||
Stroke | 450 mm | 600 mm | 380 mm | Stroke | -100 ~ +5° | 360° |
Max Velocity | 200 mm/s | 200 mm/s | 200 mm/s |
Max Velocity
|
0.5 RPS
|
1 RPS
|
Max Acceleration
|
5000 mm/s2
|
5000 mm/s2
|
500 mm/s2
|
Max Acceleration
|
2250 deg/s2
|
1850 deg/s2 |
Resolution | 1 um | 1 um | 1 um | Run out (Axial Radial) | 협의 가능 | |
Accuracy | 협의 가능 | Accuracy | 협의 가능 | |||
고객 사양에 따른 대응 가능 (Customize)
