담당자 연락처Feature
-
Process Performance

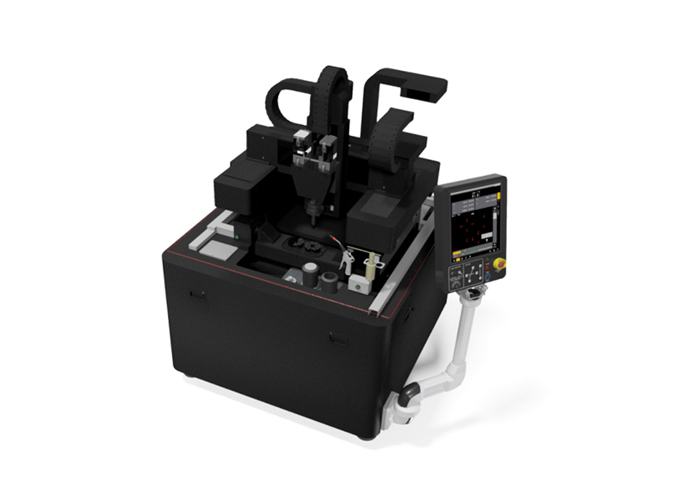

· Tilt/Rotation Table System
- Tilt : -100 ~ +5deg
- Rotation1, 2 : 360deg- Work Table : Ø150
- Max Payload Horizontal : 50kg
- Max Payload Vertical : 30kg
· Laser : Ytterbium Fiber Laser
· Stage Weight : 3.5ton
-
Productivity / Hardware
· 이종 소재 프린팅 가능 (강한 기계적 특성)
· 불활성가스 (Argon) 환경 조성 챔버 (Oxygen & Moisture : 1ppm 이하)
· DED(Direct Energy Deposition) 방식을 이용한 3D Printing

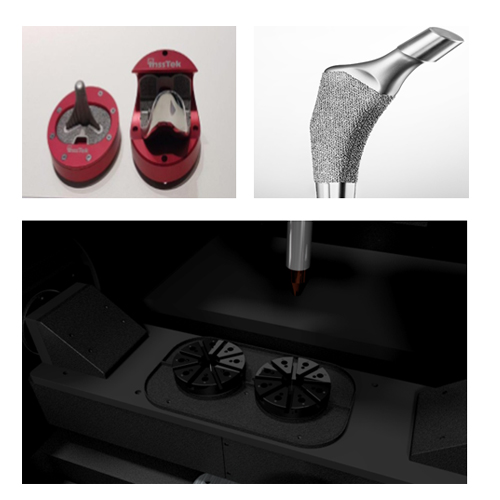

· 인공 관절 제작 과정 중 핵심 과정인 다공성 코팅 제작
· 외부 Display Arm 설치하여 작업 편의성 확보

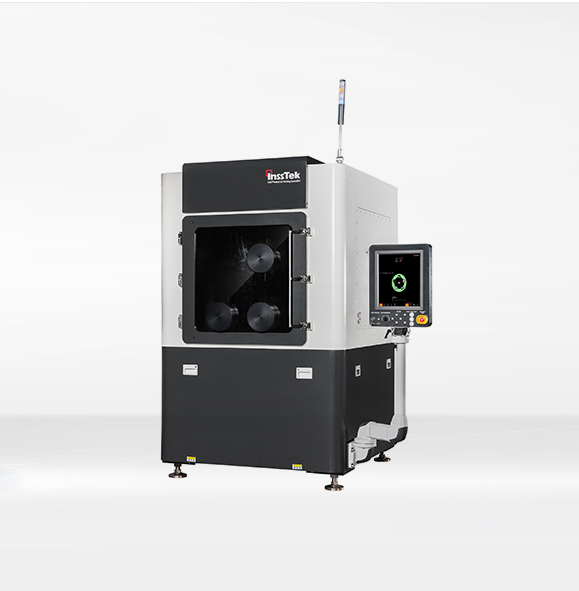

· 전면 대형 Safety 윈도우 적용으로 가시성 확보
· 2열 LM 가이드 사용으로 안정적 구동 사용
· 고정밀 베어링 사용으로 Tilt시 떨림 및 쏠림 현상 최소화
· 벨로우즈 커버 사용으로 미세 분말 및 분진 차단
Specifications
XYZ Linear Gantry Motion System | Tilt/Rotating Table (A/C) System | ||||||
X | Y | Z | A | C1 | C2 | ||
Stroke | 300 mm | 300 mm | 230 mm | Stroke | -100 ~ +5° | 360° | 360° |
Max Velocity | 200 mm/s | 200 mm/s | 150 mm/s | Max Velocity | 0.5 RPS | 1 RPS | 1 RPS |
Max Acceleration | 5000 mm/s2 | 5000 mm/s2 | 500 mm/s2 | Max Acceleration | 협의 가능 | ||
Resolution | 1 um | 1 um | 1 um | Run out (Axia Radial) | 협의 가능 | ||
Accuracy | 협의 가능 | Accuracy | 협의 가능 | ||||
고객 사양에 따른 대응 가능 (Customize)
